Cách lắp đặt lắp đặt patch panel như thế nào là chính xác?

Hiện nay, các patch panel được sử dụng phổ biến trong các tủ rack là loại 24 port và 48 port. Một bộ AMP patch panel 24 port chuẩn Cat 5e (đã có sẵn jack RJ45 UTP) có giá khoảng 92 USD, còn bộ AMP Patch Panel 48 port chuẩn Cat.5e (đã có sẵn jack RJ45 UTP) thì có giá khoảng 200 USD. Các thiết bị viễn thông này được bảo hành 12 tháng.

Để lắp đặt patch panel, ta cần chuẩn bị các dụng cụ như: một cờ-lê để siết chặt đai ốc lục giác vào bu-lông cố định patch panel vào 2 thanh cố định hai bên phía trước của tủ rack, Một “punch down tool” để cố định cáp mạng vào các rãnh mặt sau của patch panel

Trước khi đi vào kỹ thuật lắp đặt patch panel, cũng xin nói thêm, hệ thống mạng có patch panel thường được đấu nối như sau: từ switch của các tầng, cáp mạng được kéo đến mặt sau của patch panel, rồi từ mặt trước của patch panel đến switch trong phòng server. Sau khi đã chuẩn bị xong tất cả, có thể thực hiện các bước sau để lắp đặt patch panel.

1. Cố định cáp mạng từ switch tầng vào mặt sau của patch panel

Với các patch panel, mặt trước là các jack để cắm đầu RJ45 (được cắm từ patch panel đến switch trong phòng server), phía sau (tương ứng với các jack cắm RJ45 của mặt trước) là các rãnh để cố định cáp mạng kéo từ switch tầng đến. Thao tác cố định cáp mạng vào các rãnh này cũng giống như cách cố định cáp mạng vào các modular jack mà chúng ta thường làm.

Thường thì mặt sau của patch panel có nhãn ghi thứ tự màu của chuẩn 586A hay 586B và số thứ tự port, do đó nếu chúng ta sử dụng chuẩn 586B cho việc bấm cáp mạng, thì khi nhấn cáp mạng vào rãnh cũng sử dụng chuẩn 586B. Chú ý khi nhấn cáp mạng vào rãnh, hãy để lưỡi dao của dụng cụ punch down tool hướng bên ngoài để cắt luôn các dây dư thừa và sau đó có thể dùng dây buộc để buộc các dây cáp mạng lại cho gọn gàng.

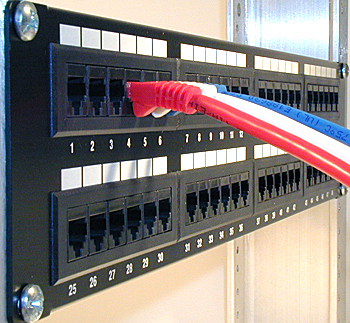

2. Bắt patch panel vào 2 thanh phía trước của tủ rack

Khi mua patch panel về, thường thì ở 4 góc của patch panel sẽ có 4 lỗ để bắt bu-lông cố định patch panel vào 2 thanh phía trước của tủ rack. Ở bước này, ta có thể dùng tay để siết đai ốc vào bu-lông, hoặc dùng thêm cờ lê để siết thật chặt đai ốc giúp cho hệ thống được chắc chắn, đảm bảo an toàn lâu dài.

3. Cắm cáp mạng từ mặt trước của patch panel đến các port của switch

Ở bước này, ta có thể tự bấm cáp mạng để cắm từ switch đến patch panel, nhưng như trên đã nói, để tín hiệu luôn hoạt động ổn định, nên mua cáp mạng để cắm từ patch panel đến switch, vì cáp mạng loại này đã được đúc sẵn 2 đầu và được tráng sẵn một lớp bảo vệ chống oxy hóa.
Với một hệ thống mạng có sử dụng patch panel ở phòng server, ta thấy việc quản lý sẽ trở nên dễ dàng hơn rất nhiều, và trong tương lai nếu có di chuyển thiết bị, chỉ việc kéo cáp mạng từ patch panel đến vị trí mong muốn.
