Tìm hiểu về cấu tạo sợi cáp quang và phân loại cáp

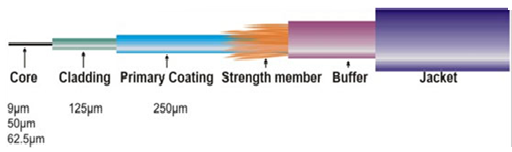

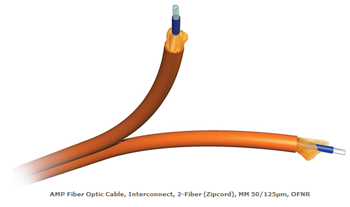

Chủng loại cáp quang trong ngành viễn thông cấu trúc vô cùng đa dạng. Ứng với mỗi loại môi trường khác nhau, cấu tạo cáp quang cũng được chế tạo khác nhau để tương thích. Cáp quang thường được cấu tạo từ các thành phần cơ bản sau: sợi quang (filber), lớp bảo vệ (coating), lớp ống đệm bảo vệ (buffer), lớp chịu lực (strength members) và lớp vỏ ngoài bảo vệ (jacket).

Sợi quang (fiber) bao gồm 2 thành phần là lõi (core) và lớp phản xạ (cladding). Trong đó lõi thường được làm bằng sợi thủy tinh (glass) hoặc nhựa (plastic) dùng để lan truyền ánh sáng; lớp phản xạ có cấu tạo tương tự như lõi, nhưng có chiết xuất nhỏ hơn và bao bọc xung quanh lõi giúp ánh sáng phản xạ trở lại lõi.

Lớp bảo vệ  (coating): thường được làm bằng nhựa PVC dùng bảo vệ sợi quang tránh bị trầy xước trong suốt quá trình sản xuất cáp quang.

Lớp ống đệm bảo vệ (buffer) :  thường được chia làm 2 loại gồm ống đệm chặt (tight buffer) và ống đệm không chặt (loose buffer).

- Loại ống đệm chặt được làm bằng nhựa dẻo, ít bị tác động của nhiệt, có độ uốn cong tốt nên thường được sử dụng để chế tạo các loại dây đấu nối (patch cord).

- Loại ống đệm không chặt là loại ống bằng nhựa có đường kính lớn hơn đường kính của sợi quang, cho phép chứa nhiều sợi quang bên trong giúp cho sợi quang co giãn tự nhiên khi nhiệt độ của môi trường thay đổi. Ngoài ra, bên trong ống đệm còn có thêm một lớp chất nhờn để ngăn ẩm, chống cháy và giúp làm sạch sợi quang dễ dàng khi cần hàn hoặc bấm đầu nối cáp. Với nhiều ưu điểm trên nên nó thường được dùng trong các đường truyền dẫn cao và trong điều kiện môi trường thay đổi nhiều như ngoài trời.





Cáp quang ngoài trời - Cáp quang trong nhà



Lớp chịu lực (strength members): được làm bằng sợi gia cường “aramid yarn” (Kevlar). Trong quá trình lắp đặt và thi công, lớp chịu lực sẽ bảo vệ cáp quang không bị đứt trước các lực kéo cáp quá lớn.

Lớp vỏ ngoài bảo vệ (jacket): là lớp bảo vệ ngoài cùng, có khả năng chịu va đập, nhiệt và chịu mài mòn cao, bảo vệ phần bên trong tránh ẩm ướt và các ảnh hưởng từ môi trường như các tia hồng ngoại. Lớp vỏ bảo vệ được phân loại theo môi trường sử dụng và tiêu chí chống cháy.

Phân loại cáp quang

Cáp quang hiện nay có hai loại chính là Multimode (Đa mode) và Singlemode (Đơn mode).

Cáp quang Multimode hiện nay được sử dụng rộng rãi trong các ứng dụng truyền dữ liệu với khoảng cách ≤ 5Km, thường được các doanh nghiệp, cơ quan sử dụng trong các hệ thống mạng nội bộ, truyền thông trong công nghiệp,…

Cáp quang Singlemode là loại cáp có đường kính lõi nhỏ (<10 Micron), truyền được dữ liệu với khoảng cách không giới rất xa, được các đơn vị viễn thông sử dụng để truyền dữ liệu trong hệ thống của họ. Hiện nay các dịch vụ viễn thông hiện nay được rất đông đảo người dân sử dụng nên các nhà cung cấp dịch vụ liên tục phải mở rộng hệ thống truyền dẫn quang của họ để có thể đáp ứng nhu cầu của khách hàng, do vậy đã làm cho cáp quang Singlemode trở nên rất phổ dụng, hạ thành hạ đi rất nhiều.
